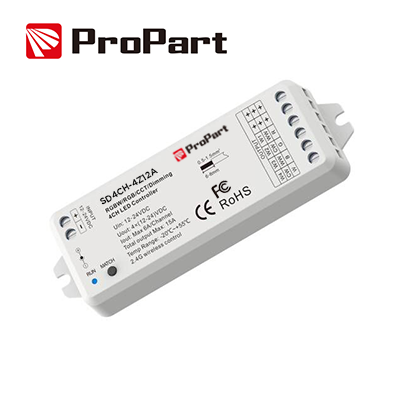

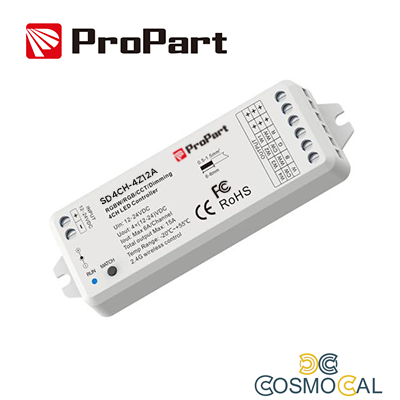

Ricevitore DIM RF LED - 4 Canali, 3A/12A, 12-24VDC - MANUALE

Il Ricevitore DIM RF SD4CH-4Z12A è un dispositivo progettato per gestire e regolare sistemi LED monocolore, RGB, RGBW e CCT a tensione costante. Compatibile con telecomandi RF 2.4GHz, offre funzionalità avanzate come la sincronizzazione multi-dimmer e la regolazione precisa della luminosità, rendendolo ideale per applicazioni luminose versatili e dinamiche.

A cosa serve:

1. Gestione di sistemi LED complessi:

   • Supporta la gestione simultanea di fino a 4 canali, configurabili per strisce LED monocolore, RGB, RGBW o CCT.
   • Ideale per progetti che richiedono illuminazione dinamica o multi-zona.

2. Regolazione dinamica della luminosità:

   • Offre 4096 livelli di dimmerazione (scala di grigi) per una transizione uniforme da 0% a 100% senza sfarfallio.
   • Permette il controllo individuale di ogni canale o combinazioni multiple per effetti luminosi personalizzati.

3. Sincronizzazione automatica:

   • Grazie alla funzione di auto-trasmissione, il segnale ricevuto viene trasmesso automaticamente ad altri ricevitori entro un raggio di 30 metri, assicurando una sincronizzazione perfetta in grandi installazioni.

Caratteristiche principali:

• Compatibilità multi-tensione:
  • Funziona con alimentatori a tensione costante da 12 a 24VDC.
• Alta capacità di carico:
  • 3A per canale, con una capacità totale di 12A.
  • Potenza di uscita:
    • Fino a 48W per canale a 12V.
    • Fino a 96W per canale a 24V.
• Modalità di configurazione:
  • Monocolore: Controllo singolo o multi-canale.
  • RGB e RGBW: Permette di creare effetti dinamici come cambi di colore graduali o salti di colore.
  • CCT: Regolazione del bianco dinamico (caldo/freddo).

Protezioni integrate:

1. Protezione contro inversione di polarità: Salvaguarda il dispositivo in caso di collegamenti errati.
2. Protezione da cortocircuito: Arresto automatico in caso di cortocircuito, con ripristino una volta risolto il problema.

Specifiche tecniche:

• Tensione di ingresso/uscita: 12-24VDC.
• Corrente massima di uscita: 4A per canale, totale 12A.
• Frequenza PWM: 750Hz (default).
• Distanza di controllo RF: Fino a 30 metri in spazi aperti.
• Temperatura operativa: Da -30°C a +55°C.
• Grado di protezione: IP20, per utilizzo in ambienti interni.
• Dimensioni compatte: 97 x 33 x 18 mm.

Vantaggi:

• Flessibilità multi-canale: Perfetto per progetti che richiedono il controllo di diverse tipologie di LED (monocolore, RGB, RGBW o CCT).
• Sincronizzazione avanzata: Ideale per grandi installazioni multi-zona.
• Controllo preciso e senza sfarfallio: Adatto a spazi che richiedono alta qualità della luce.
• Compatibilità universale: Si abbina facilmente a un’ampia gamma di telecomandi RF.

Applicazioni principali:

• Sistemi di illuminazione LED in abitazioni, uffici e spazi commerciali.
• Progetti decorativi e architettonici con regolazioni dinamiche della luce.
• Grandi installazioni multi-zona che richiedono controllo remoto e sincronizzazione precisa.

Il Ricevitore DIM RF SD4CH-4Z12A offre una soluzione completa per il controllo di sistemi LED complessi, garantendo precisione, affidabilità e flessibilità per ogni tipo di installazione luminosa.
