DESCRIZIONE
https://www.ginlong.com/energy_storage_inverter5/3_6k_s5_l_it.html
Specifiche Tecniche
S5-EH1P3K-L S5-EH1P3.6K-L S5-EH1P4.6K-L S5-EH1P5K-L S5-EH1P6K-L
Ingresso DC (Lato PV)
-
Potenza fotovoltaica massima raccomandata:
8 kW - Massima tensione assoluta:600 V
- Tensione nominale :330 V
- Tensione di avviamento:120 V
- Intervallo di tensione MPPT:90-520 V
- Corrente massima in ingresso:15 A / 15 A
- Corrente massima di cortocircuito:22.5 A / 22.5 A
- Numero MPPT/Numero di stringhe massimo:2/2
Batteria
-
Tipo di batteria:
Loni di litio/Acido di piombo - Intervallo di tensione ammesso:42 - 58 V
- Capacità batteria :50 - 2000 Ah
- Massima potenza di carica/scarica:5 kW
- Massima corrente di carica/scarica :100 A
- Comunicazione:CAN
Uscita AC (Back-up)
-
Potenza in uscita nominale :
5 kW - Potenza apparente massima in uscita:7 kVA, 10sec
- Tempo commutazione backup:<20 ms
- Corrente in uscita nominale:1/N/PE, 220 V / 230 V
- Frequenza nominale :50 Hz / 60 Hz
- Corrente in uscita nominale :23 A / 22 A
- THDv (carico lineare) :<2%
Ingresso AC (Lato rete)
-
Intervallo di tensione in ingresso:
187-265 V - Corrente massima in ingresso:34.5 A / 33 A
- Intervallo di frequenza:45-55 Hz / 55-65 Hz
Uscita AC (Lato rete)
-
Potenza in uscita nominale:
5 kW - Potenza apparente massima in uscita:5.5 kVA
- Fase operativa:1/N/PE
- Tensione di rete nominale:220 V / 230 V
- Frequenza di rete nominale:50 Hz / 60 Hz
- Corrente in uscita di rete nominale:22.8 A / 21.7 A
- Corrente massima in uscita:25 A
- Fattore di Potenza:> 0,99 (0,8 in testa - 0,8 in ritardo)
- THDi:<2%
Efficienza
-
Massima efficienza :
>97.1% - Efficienza UE:>96.5%
Protezione
-
Protezione da polarità inversa DC:
Sì - Protezione da corto circuito:Sì
- Protezione da sovracorrente in uscita:Sì
- Protezione da sovraccarico:DC Tipo II / AC Tipo II
- Monitoraggio della dispersione verso terra:Sì
- Classe di protezione/Categoria di sovratensione:I/II
- AFCI integrato (protezione del circuito guasto arco DC):Sì (Attivazione richiesta)
Dati Generali
-
Dimensioni (W*H*D):
333*505*249 mm - Peso :18.3 kg
- Topologia :Isolamento ad alta frequenza (per batteria)
- Gamma di temperatura dell'ambiente d'esercizio:-25 ~ +60°C
- Grado di protezione:IP65
- Metodo di raffreddamento:Convezione naturale
- Massima altitudine di funzionamento :3000 m
- Standard di sicurezza/EMC:IEC/EN 62109-1/-2, EN 61000-6-2/-3
- Standard di collegamento rete :G98 o G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/ UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA
Caratteristiche
-

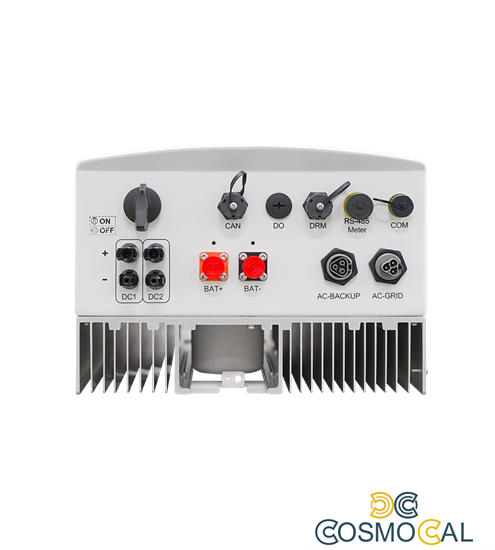

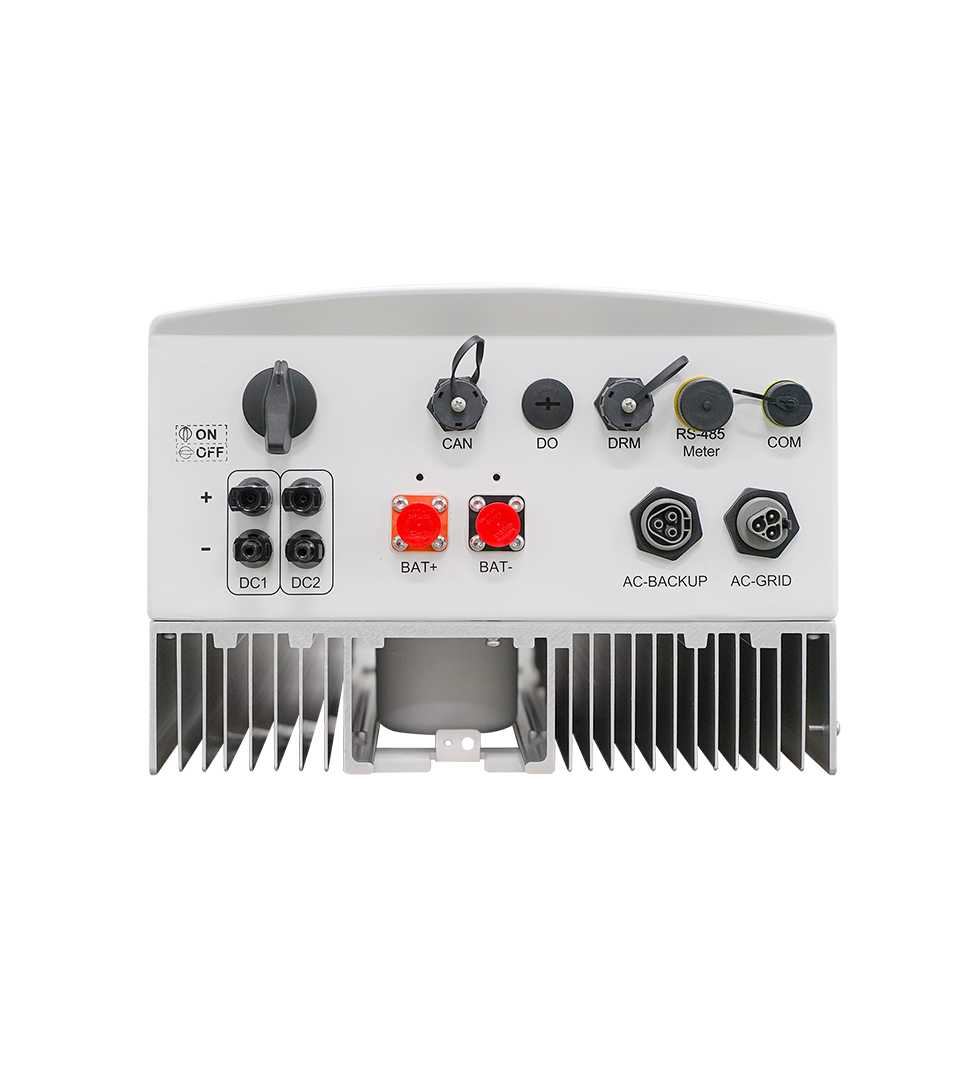

Collegamento DC :
Connettore MC4 - Collegamento AC :Spina di connessione rapida

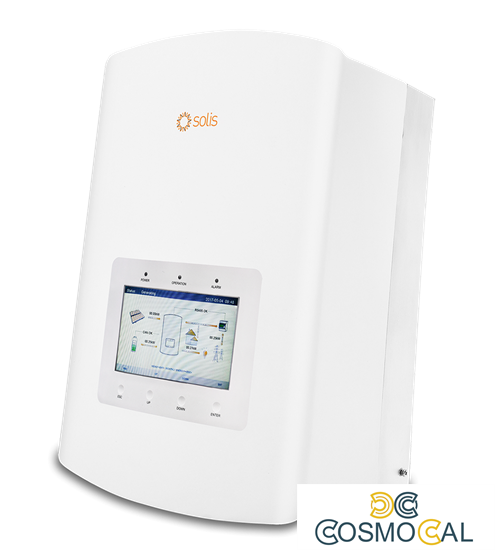

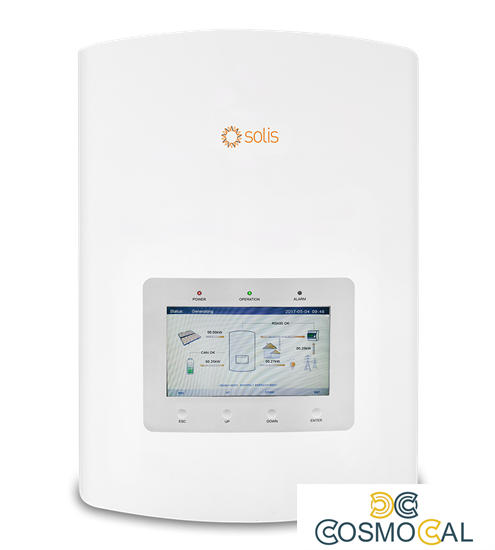

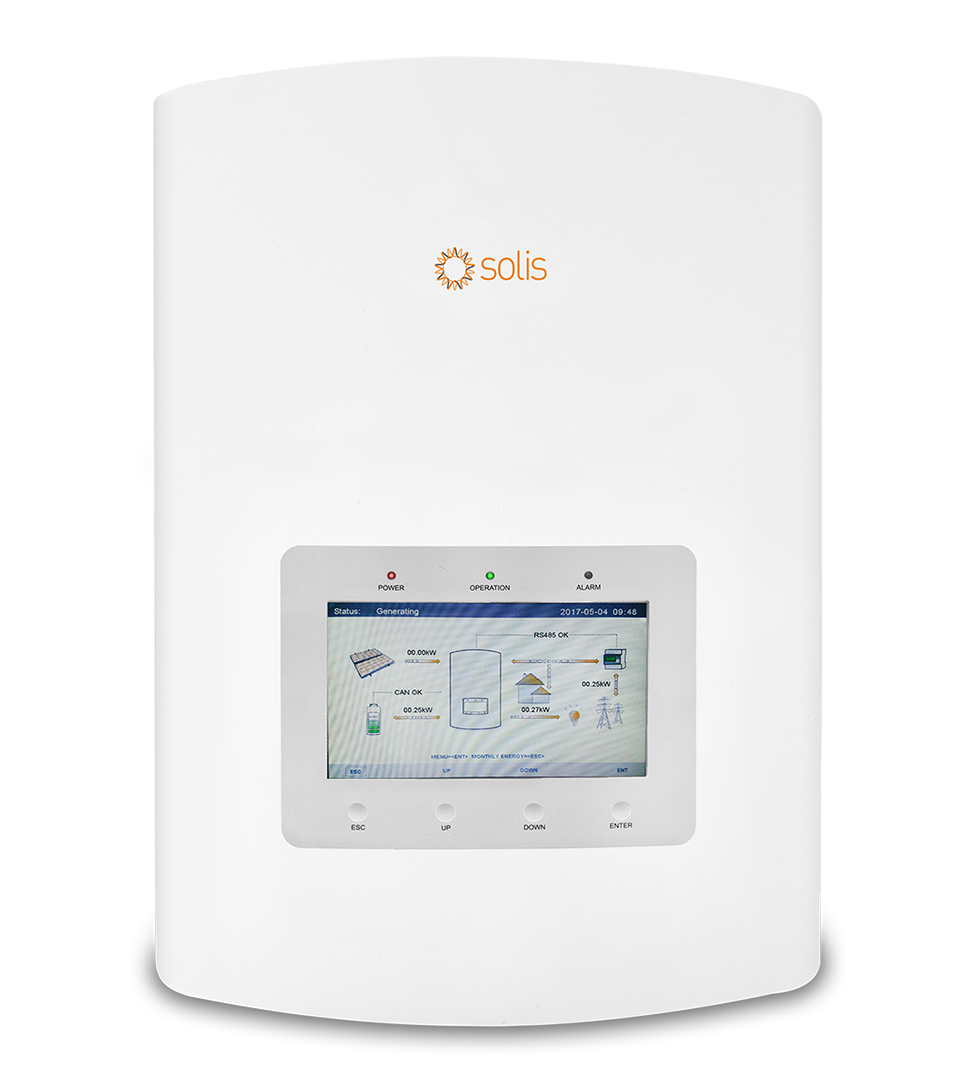

- Schermo :Display LCD a colori 7,0"
- Comunicazione :RS485, Opzionale: Wi-Fi, GPRS
